世纪旗云智能详图设计软件，简称旗云详图（QY-Details）。

功能介绍

世纪旗云智能详图设计软件是一种方便快捷的参数化定制图形的绘图平台，软件提供数量庞大的图形数据库，目前涉及到的类型有常用建筑专业符号、钢结构节点详图、水池结构施工图、烟囱结构施工图。之后软件的数据库会不断扩大，满足各个专业各个方向的绘图需求。软件包括图库模块和设计模块两部分。图库部分主要针对使用用户，用户直接改变每个图形所提供的参数，即可完成对图形的改变；设计界面针对软件开发人员。用于提取图形所需参数，并根据该参数的改变，通过坐标点之间的几何关系完成图形的重新绘制。

软件特点

该软件目前有以下特点：

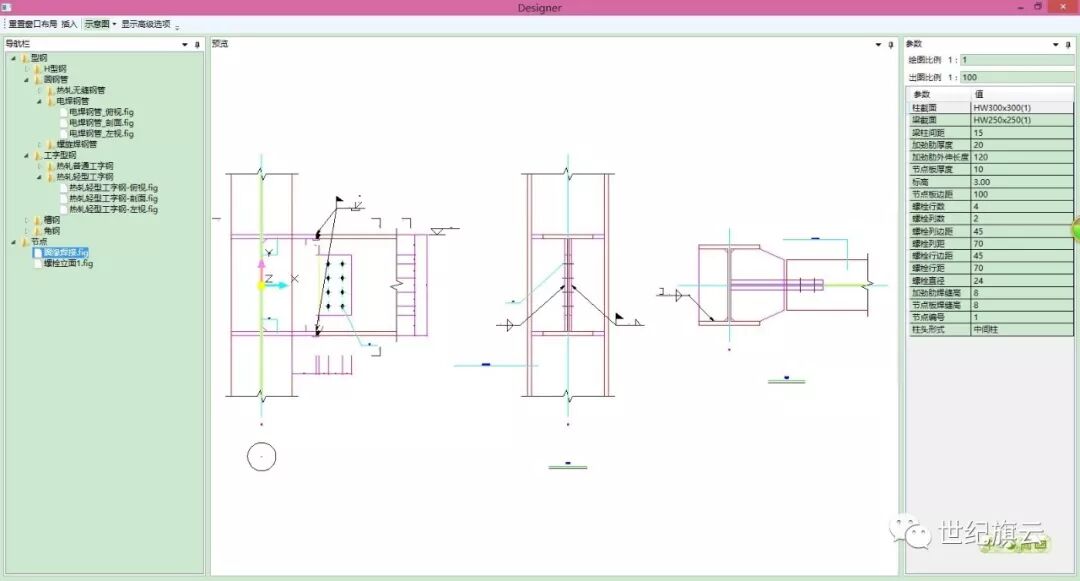

1. 有自己独立的操作界面，界面友好，操作简单，不依附于任何第三方软件，绘制的图形可以导出dwg文件，软件界面如图1所示；

图1

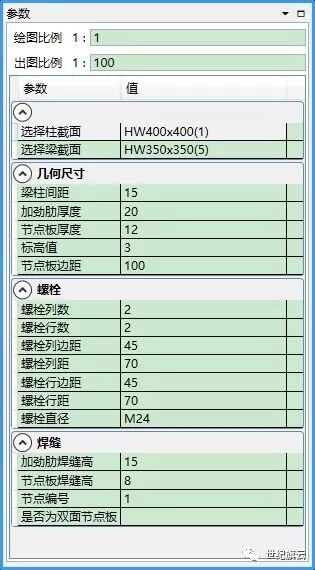

2. 只需要修改一个图形的基本参数，即可随着修改而改变整个图形，使用方便，避免因改变某些参数而需要重新绘图带来的资源浪费，节省工程师大量时间，参数设置如图2所示；

图2

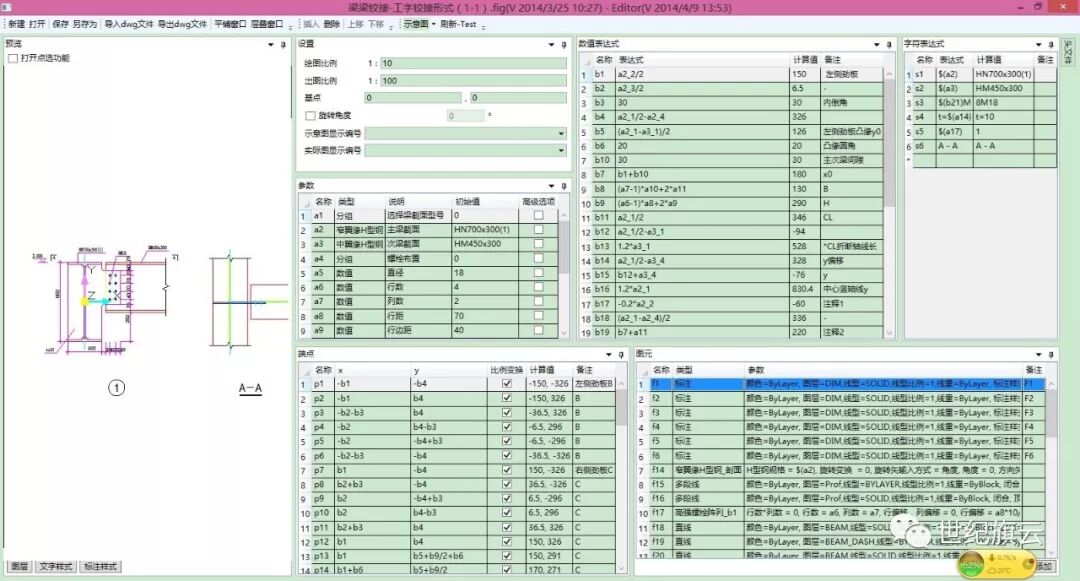

3. 除了图库部分提供的既定参数外，用户可以进入设计部分自行编辑所需参数，只需几何知识，不需要编程知识即可实现通过参数改变图形的目的，易于广大工程师自行掌握，设计部分界面如图3所示；

图3

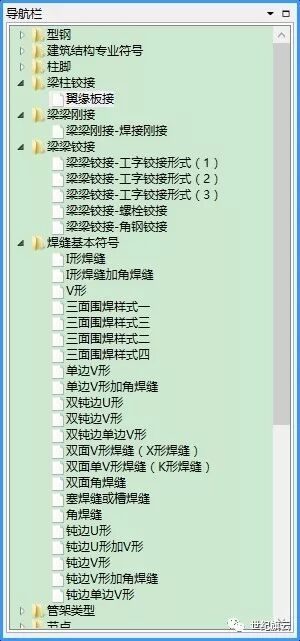

4. 参数化节点图形的数量是不断累积和增加的，通过软件的在线升级即可得到最新图库，更新及时。图库以树状结构图显示，用户根据需要选择相应的类型即可，如图4所示。

图4

设计依据

本软件的编制主要依据以下资料：

1、《矩形钢筋混凝土蓄水池》05S804

2、《圆形钢筋混凝土蓄水池》04S803

3、《钢筋混凝土烟囱》 05G212 （以下简称“图集”）

4、《钢烟囱》08SG213-1

5、《多、高层民用建筑钢结构节点构造详图》01SG519

6、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1

7、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2

8、《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-3
