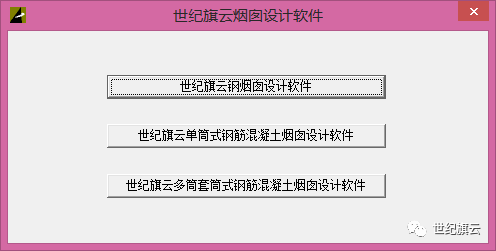

世纪旗云烟囱设计软件，简称：旗云烟囱（QY-Chimney），包括单筒式钢筋混凝土烟囱、钢烟囱、套筒多筒式烟囱，界面如下：

本软件的编制主要依据以下资料：

1、《混凝土结构通用规范》GB 55008-2021

2、《工程结构通用规范》GB 55001-2021

3、《建筑与市政地基基础通用规范》GB55003-2021

4、《钢结构通用规范》GB 55006-2021

5、《建筑与市政工程抗震通用规范》GB55002-2021

6、《烟囱工程技术标准》GB/T 50051-2021

7、《建筑结构荷载规范》GB 50009-2012

8、《建筑抗震设计规范》GB 50011-2010

9、《建筑地基基础设计规范》GB 50007-2011

10、《建筑结构可靠性设计统一标准》（GB50068-2018）

11、《建筑桩基技术规范》JGJ 94-2008

12、《混凝土结构设计规范》GB 50010-2010

13、《烟囱设计手册》（中国计划出版社，2014年5月第1版）

14、《钢筋混凝土烟囱》05G212

1.　单筒式钢筋混凝土烟囱

功能涵盖烟囱的设计计算以及绘图：计算针对筒身计算和基础计算两部分，绘图可实现结构部分的施工图绘制。程序用对话框的形式将计算结果直观的显示给用户，最后还可根据用户需要生成包括图形、表格和公式在内的WORD形式计算书，方便用户进行校核。施工图部分用户可以进行预览，并能保存成dwg格式的文件。

2.　自立式钢结构烟囱

烟囱材料主要选用常用碳素结构钢即Q235钢、Q345钢。属于固定在基础上的悬臂构件，结构形式一般是变坡度的圆锥形或分段圆筒式。软件开发主要实现以下功能：

1）烟囱模型的建立：包括烟囱高度及分段数，各个直段或锥段的高度、直径及壁厚，各段的衬里厚度和密度，水平烟道的位置、长度、直径及壁厚，水平烟道的衬里厚度和密度，烟囱开口位置及开口尺寸，平台和直梯的布置等，在建模过程中实时显示模型示意图；

2）荷载参数的输入：包括风荷载、地震荷载、烟道荷载，温度荷载和平台荷载等荷载类型计算时所需的参数；

3）荷载及内力计算：自重计算；自振周期的计算，风荷载计算，包括横风向共振的计算判断；地震作用计算，包括水平地震作用和竖向地震作用；温度作用计算；附加弯矩计算；荷载组合；计算各荷载及组合下各个烟囱截面的内力和位移结果；

4）结构强度验算：用极限状态分析法和容许应力法两种方法分别计算，包括强度验算、稳定性验算、开口补强验算、地脚螺栓计算、基础底板局部受压验算等；

5）结果输出：输出显示方式包括界面显示和Word格式计算书两种，界面中显示基本的计算结果，计算书中则包括详细的计算过程和计算结果，并可以生成英文计算书；

6）洞口有限元分析：对烟囱筒身的开口进行补强，并进行有限元计算，给出应力和应变结果。

3. 套筒式和多管式烟囱

外筒为钢筋混凝土外筒，内筒为自立式钢内筒，烟囱内筒材料主要选用常用碳素结构钢即Q235钢、Q345钢。软件开发主要实现以下功能：

1）钢筋混凝土外筒模型的建立：包括烟囱分节数，外筒壁厚，坡度，爬梯，平台、洞口等信息；

2）钢内筒模型建立：钢内筒个数、坡度以及每节筒壁厚度等信息；

3）荷载参数的输入：包括风荷载、地震荷载、烟道荷载，温度荷载和平台荷载等荷载类型计算时所需的参数；

4）荷载及内力计算：自重计算；自振周期的计算，风荷载计算，包括横风向共振的计算判断；地震作用计算，包括水平地震作用和竖向地震作用；温度作用计算；附加弯矩计算；荷载组合；计算各荷载及组合下各个烟囱截面的内力和位移结果；

5）结构强度验算：外筒计算包括筒壁承载能力、配筋计算、裂缝以及钢筋和混凝土应力计算；钢内筒包括筒壁强度和稳定性验算、位移以及洞口应力计算。

6）地基基础计算：基础类型有圆形基础、环形基础和圆形桩基础三类，并且要进行钢内筒基础底座验算。

7）结果输出：输出显示方式包括界面显示和Word格式计算书两部分，界面中显示基本的计算结果，计算书中则包括详细的计算过程和计算结果，并可以生成英文计算书。

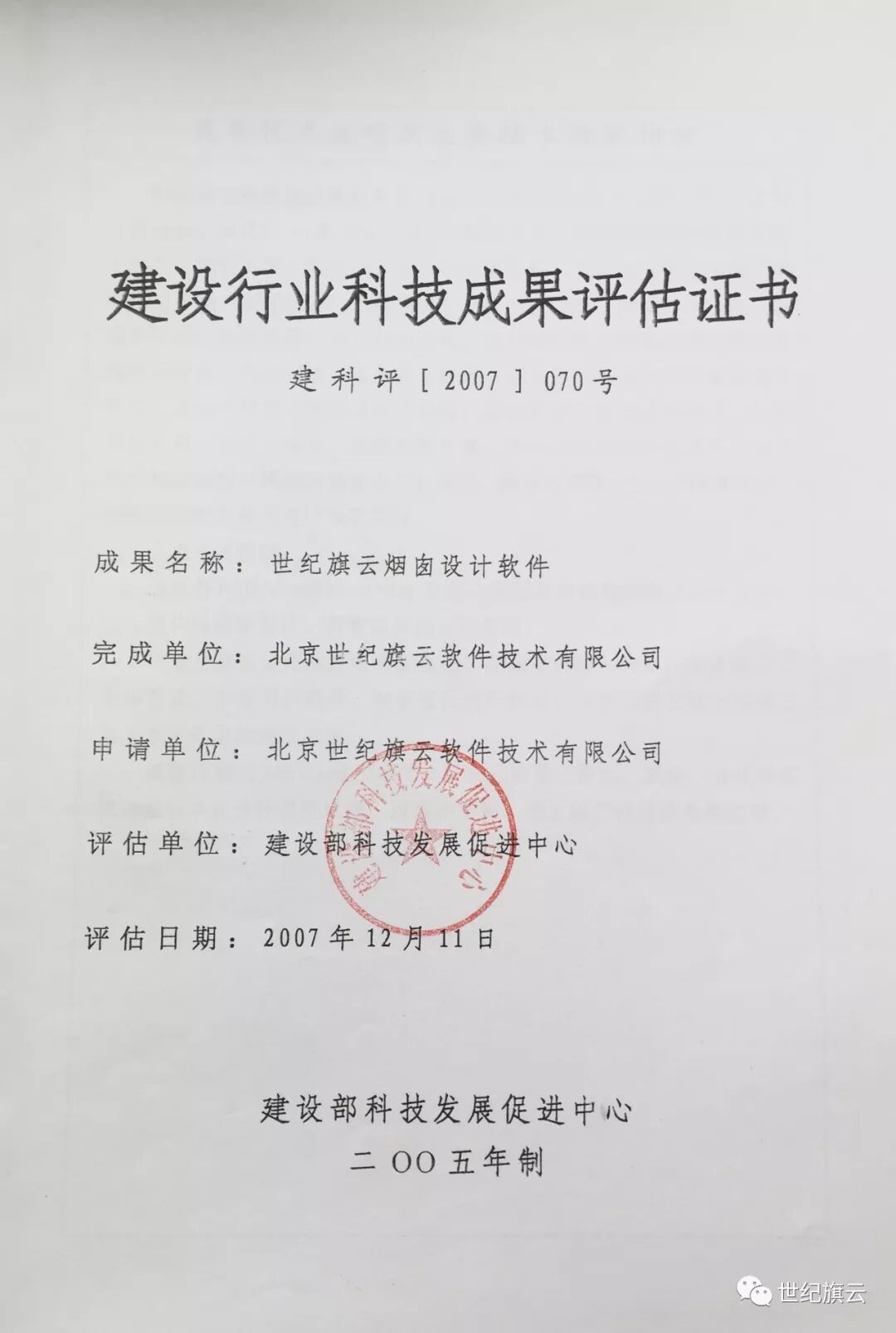

世纪旗云烟囱设计软件2007年12月顺利通过建设部科技成果评估鉴定，证书编号：建科评[2007]070号。
